Hvordan beskytter en pustende plugg din kritiske elektronikk?

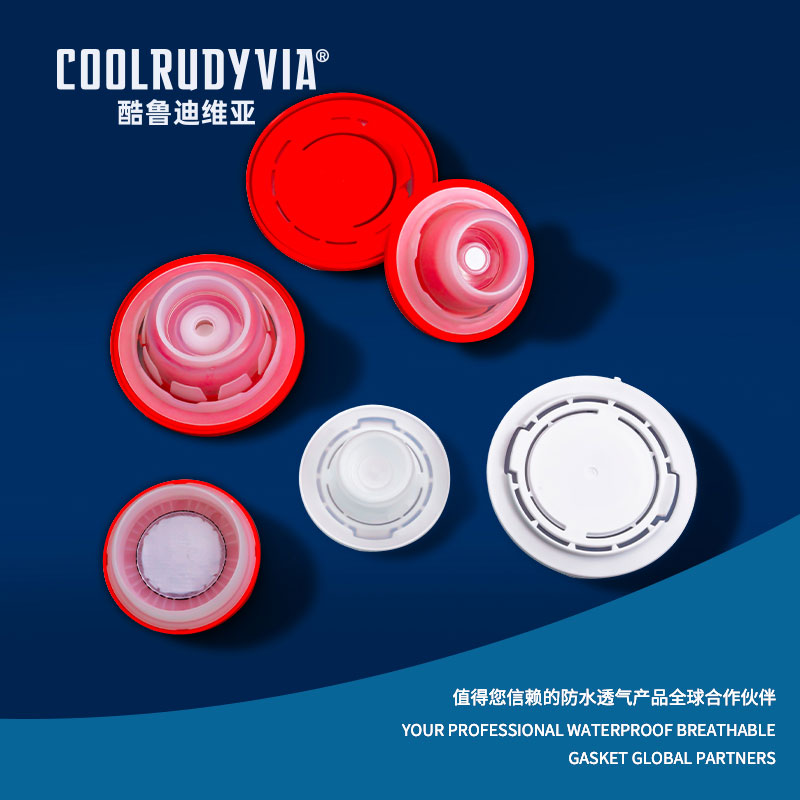

I den nådeløse jakten på miniatyrisering og holdbarhet står moderne elektronikk og mekaniske systemer overfor et grunnleggende fysisk paradoks: de krever et robust, forseglet kabinett for beskyttelse mot vann, støv og forurensninger, men den samme tetningen kan fange opp skadelige trykkforskjeller og fuktighetsdamp. Dette indre miljøet, hvis det ikke blir administrert, fører til en kaskade av feil – kondens dannes på PCB, pakninger som knekker seg under vakuumbelastning, tetninger som gråter under høydeendringer og batteriventiler som svikter. Løsningen på denne tekniske utfordringen er ikke et kompromiss om forsegling, men en forbedring gjennom mikroventilasjon. A Langvarig pustende plugg er en presisjonskonstruert komponent som fungerer som en selektiv barriere, ved å bruke avansert membranvitenskap for å tillate langsom passasje av luft for trykkutjevning samtidig som den presenterer en ugjennomtrengelig barriere for flytende vann og faste partikler. For designingeniører, produktledere og innkjøpsspesialister på tvers av bilindustrien, forbrukerelektronikk, industriell IoT og energisektorer, er det avgjørende for produktets pålitelighet å forstå spesifikasjonen og anvendelsen av disse komponentene. Denne artikkelen gir et teknisk dypdykk i driftsprinsippene, materialvitenskapen og applikasjonsspesifikke betraktninger til pustende plugger, fra en enkel vanntett pustende membranplugg til et kompleks høy temperatur pustende ventilasjonsplugg designet for bilbruk under panseret. Beherskelse av denne komponenten sikrer at kabinettet puster lett, opprettholder indre likevekt og forhindrer miljøinntrenging gjennom produktets tiltenkte levetid.

1. Kjerneteknologi: Vitenskapen om selektiv permeabilitet

I hjertet av hver pålitelig pustende plugg ligger en mikroporøs membran, oftest laget av ekspandert polytetrafluoretylen (ePTFE). Dette materialets unike struktur er resultatet av en kontrollert ekspansjonsprosess som skaper en matrise av sammenkoblede mikroskopiske porer. Disse porene er størrelsesordener mindre enn en vanndråpe (vanligvis rundt 0,2 til 10 mikron), men større enn gassmolekyler. Denne størrelsesforskjellen er grunnlaget for funksjonen: overflatespenning hindrer flytende vann i å trenge inn i porene, mens luftmolekyler passerer fritt gjennom diffusjon, slik at indre og ytre trykk utlignes. Denne passive utvekslingen forhindrer utviklingen av et vakuum under avkjøling eller et positivt trykk under oppvarming, forhold som kan føre til forseglingssvikt, linsedugg eller problemer med å åpne tilgangspaneler. En sann Langvarig pustende plugg er mer enn bare membranen; det er en komplett sammenstilling der membranen er permanent limt – ofte gjennom termisk laminering eller spesialiserte lim – til et robust hus laget av materialer som silikon, termoplastisk polyuretan (TPU) eller konstruert plast. Dette huset gir det mekaniske grensesnittet for installasjon (snap-fit, gjenget eller lim) og beskytter den skjøre membranen mot slitasje og mekanisk skade. Ytelsen kvantifiseres ved hjelp av to nøkkeltall: Vanninngangstrykk (WEP), det hydrostatiske trykket som vannet trenger inn i membranen ved (direkte korrelert med IPX-klassifiseringer), og Luftstrømhastighet, målt i liter per minutt ved en spesifikk trykkforskjell, som bestemmer hastigheten på trykkutjevningen.

• Materialoverlegenhet til ePTFE: Utover den mikroporøse strukturen er ePTFE kjemisk inert, UV-bestandig og fungerer over et bredt temperaturområde (-200 °C til 260 °C), noe som gjør den ideell for de mest krevende bruksområdene der en høy temperatur pustende ventilasjonsplugg er nødvendig.
• Hydrofobitetens rolle: Den iboende vannavstøtende (hydrofobe) naturen til ePTFE forbedres gjennom proprietære behandlinger, som sikrer at vannperler opp og ruller av overflaten i stedet for å fukte og potensielt blokkere porene.
• Validerer ytelse: Anerkjente produsenter validerer pluggens ytelse gjennom strenge tester i henhold til internasjonale standarder, for eksempel IP-kodeinntrengningstesting (IEC 60529) for vanntetthet og trykkfallstester for luftstrøm, for å sikre at databladspesifikasjonene er pålitelige.

2. Applikasjonsspesifikke løsninger: Matche pluggen til utfordringen

Det universelle prinsippet om trykkutjevning møter ulike utfordringer i den virkelige verden, som hver krever en skreddersydd tilnærming. I riket av elektrifisering og bærbar kraft, en pustende silikonplugg for batterikabinett er ikke omsettelig. Battericeller, spesielt litium-ion, opplever mindre gassutvikling under normal drift og betydelig termisk ekspansjon. Et forseglet kabinett risikerer å bule eller sprekke, mens en åpen ventil tillater etsende elektrolytt og fuktighet. En pustende plugg ventilerer trygt disse gassene og utligner trykket fra termisk sykling samtidig som den opprettholder en tetning mot veisprøyt, støv og fuktighet. Silikonhuset tilbyr utmerket miljøforseglingskompresjon og motstand mot ozon og temperatur. Innen bilsektoren krever utbredelsen av elektroniske kontrollenheter (ECU), sensorer og LED-belysning robust beskyttelse i et tøft miljø. An lufteplugg for elektrisk kontakt for biler er ofte integrert direkte i koblingshus. Det forhindrer kondens inne i kontakten som kan føre til pinnekorrosjon og elektrisk feil, spesielt kritisk for sikkerhetssystemer som ABS eller kollisjonsputekontrollere. For applikasjoner nær motoren eller eksos, for eksempel transmisjonssensorer eller turboladeraktuatorer, spesifisere en høy temperatur pustende ventilasjonsplugg med en membran og hus som er klassifisert for kontinuerlig eksponering over 150°C, er avgjørende for å forhindre materialnedbrytning. Innenfor forbruker- og industrielektronikk er det nøkkelen å oppnå høy inntrengningsbeskyttelse uten å lage en trykkbeholder. Integrering av en IP67-klassifisert pustende plugg for elektronikk lar enheter som utendørs sikkerhetskameraer, håndholdte GPS-enheter eller undervannssensorer utjevne trykket under høydeendringer eller temperatursvingninger mens de trygt overlever regn, støvstormer eller midlertidig nedsenking, og dermed dramatisk forbedre feltpålitelighet og redusere garantiavkastning.

• Designintegrasjon av batterikabinett: Pluggen må plasseres på det høyeste punktet i kabinettet for å effektivt ventilere gasser og bør beskyttes mot direkte vannstråler eller forurensningssprut ved innvendig forvirring eller en innhyllet utforming.
• Kjemisk kompatibilitetsrevisjon: For bil- eller industriapplikasjoner, kontroller at plugghusets materiale (f.eks. spesifikk silikonkvalitet eller TPU) er motstandsdyktig mot væsker som motorolje, bremsevæske, kjølevæske og vanlige rengjøringsmidler.
• Dimensjonering og flytberegninger: For store kabinetter eller de med raske termiske sykluser kan det være nødvendig med flere plugger eller en plugg med høyere luftstrøm. En enkel beregning basert på kapslingsvolum og maksimal forventet intern-ekstern trykkforskjell kan veilede valg.

3. Utvalg, validering og sikring av langsiktig ytelse

Å spesifisere en pustende plugg er en øvelse i proaktiv risikoreduksjon. Prosessen starter med å lage en helhetlig miljø- og driftsprofil for sluttproduktet. Denne profilen definerer den nødvendige inntrengningsbeskyttelsen (IP), den forventede temperatursyklusen, potensielle kjemiske eksponeringer, den nødvendige levetiden og hastigheten på intern trykkendring (f.eks. fra høydeendringer i droner eller termisk belastning i utendørsbelysning). Med denne profilen kan ingeniører tolke produsentens dataark kritisk, på jakt etter validerte ytelsesdata under samsvarende forhold, ikke bare nominelle karakterer. En påstand om å være en Langvarig pustende plugg må støttes av testdata for akselerert levetid, for eksempel langvarig eksponering for temperatur-fuktighetssykling, UV-værometertester og saltspraymotstand. En av de vanligste feilmodusene er ikke plutselig sammenbrudd, men gradvis nedbrytning: poretilstopping. I miljøer med oljeholdige aerosoler, fint støv eller luftbårne fibre, kan forurensninger tette membranens mikroporer. Mens ePTFE er oleofobisk (oljeavvisende), gir spesialiserte oleofobiske behandlinger et ekstra lag med forsvar. Designstrategier for å redusere tilstopping inkluderer plassering av pluggen på et skjermet sted, bruk av et partikkelfiltermedieoverlegg eller spesifisering av en modell med et ytre membranlag. Mekanisk integritet er like viktig; pluggen må tåle installasjonspåkjenninger, vibrasjoner og potensielle støt uten at membranen delaminerer fra huset eller at huset sprekker.

• Be om feilanalysedata: En troverdig produsent vil ha data om gjennomsnittlig tid til feil (MTTF) under spesifikke stressforhold og kan gi veiledning om forventet levetid i ditt applikasjonsmiljø.
• Prototype og test i kontekst: Fullfør aldri en pluggspesifikasjon basert på datablad alene. Installer prototypeplugger i faktiske eller falske kabinetter og utsett dem for en kondensert versjon av produktets miljøstress-screening (ESS)-regime.
• Vurder installasjon og forsegling: Pluggen er bare så god som forseglingen til vertskapslet. Sørg for at den valgte monteringsmåten (f.eks. O-ringtetning for gjengede plugger, kompresjon for snap-in) er kompatibel med kapslingsmaterialet og gir en pålitelig forsegling i henhold til den nødvendige IP-klassifiseringen.

FAQ

Hvordan fungerer en pustende plugg uten å slippe inn vann?

Den bruker en mikroporøs membran, vanligvis laget av ekspandert PTFE (ePTFE). Denne membranen inneholder milliarder av mikroskopiske porer som er større enn gassmolekyler (som lar luft passere for trykkutjevning), men mindre enn flytende vanndråper. Den høye overflatespenningen til vannet hindrer det i å fukte og trenge inn i disse bittesmå porene. Dette prinsippet, kombinert med hydrofobe behandlinger på membranen, skaper en effektiv enveisbarriere: luft strømmer, vann blokkeres, noe som gjør det til en sann vanntett pustende membranplugg .

Hva er forskjellen mellom IP67 og IP68 for en pustende plugg?

IP-klassifiseringen (Ingress Protection) refererer til beskyttelsesnivået hele kabinettet oppnår, ikke selve pluggen. Imidlertid er pluggen en kritisk komponent som muliggjør disse vurderingene. An IP67-klassifisert pustende plugg for elektronikk er designet og testet for å hjelpe et kabinett med å oppnå "6" (fullstendig beskyttelse mot støvinntrengning) og "7" (beskyttelse mot midlertidig nedsenking i vann mellom 15 cm og 1 m i 30 minutter). IP68 er for kontinuerlig nedsenking under forhold spesifisert av produsenten (ofte dypere enn 1m i lengre perioder). En plugg som aktiverer IP68 vil ha en betydelig høyere vurdering for vanninngangstrykk (WEP).

Kan en pustende plugg brukes i et sterilisert eller renromsmiljø?

Ja, men spesifikke produktvarianter må velges. For steriliseringsmetoder som etylenoksid (EtO) eller gammastråling, må pluggmaterialene (membran og hus) valideres for å tåle prosessen uten forringelse eller tap av ytelse. For renrom eller farmasøytiske applikasjoner må plugger produseres i et kontrollert miljø og kan kreve ytterligere sertifiseringer (f.eks. USP klasse VI for biokompatibilitet) for å sikre at de ikke introduserer forurensninger eller avgasser.

Hvordan beregner jeg nødvendig luftstrøm eller antall plugger for kabinettet mitt?

En grunnleggende beregning involverer den ideelle gassloven (PV=nRT). Du må bestemme den maksimale trykkforskjellen (ΔP) som kabinettet må utjevne og tiden (t) det må skje. Formelen for den nødvendige volumetriske luftstrømmen (Q) er en derivativ: Q = (V ΔP) / (t P _atm ), hvor V er kapslingsvolum. Velg en plugg hvis luftstrømhastighet (fra dataarket på din spesifikke ΔP) oppfyller eller overstiger denne beregnede Q. For stor ΔP eller rask utjevning, legger flere plugger parallelt til luftstrømhastigheten.

Hva skjer hvis en pustende plugg blir skitten eller tilstoppet?

Tilstopping er en primær feilmodus. Hvis membranens porer blir blokkert av smuss, olje eller andre forurensninger, synker luftstrømmen til nesten null. Pluggen blir effektivt en solid tetning, noe som fører til de samme problemene den var ment å forhindre: trykkoppbygging, vakuumlås og potensiell kondens. For å forhindre dette, velg plugger med oleofobe (oljeavvisende) behandlinger for skitne miljøer, design beskyttende skjermer eller bafler for å skjerme pluggen fra direkte forurensningsstrømmer, og betrakt dem som en gjenstand som kan repareres i vedlikeholdsplaner for ekstreme applikasjoner.
